阶梯环

添加时间：2022-09-03 点击量：

阶梯环填料是七十年代初由英国传质公司应用价值分析技术开发的一种新型开孔填料。阶梯环（CMR）的高约为直径的一半，环的一边有锥形翻边，环壁上开有窗孔，并有弯曲叶片伸向环心。由于高度减小及锥形翻边的特殊结构，不但改善了填料层内气液分布，而且增加气液接触点，有利于液体汇聚分散及液膜表面的不断更新，使传质得到强化，分离效率大大提高。一般阶梯环填料较鲍尔环填料的通量提高10-20%，压力降低30-40%，分离效率视具体工艺均有不同程度的提高。

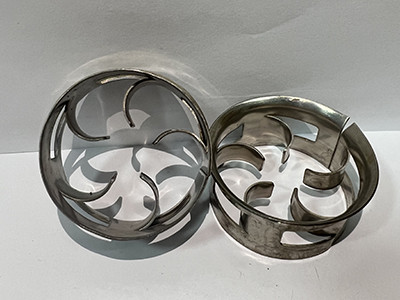

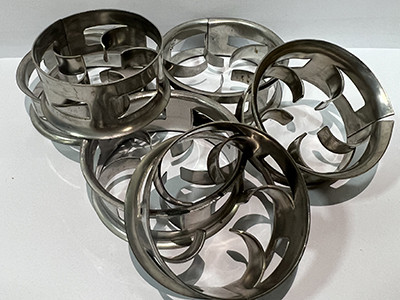

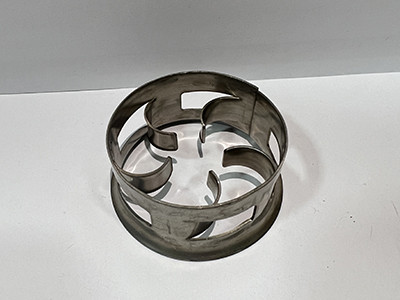

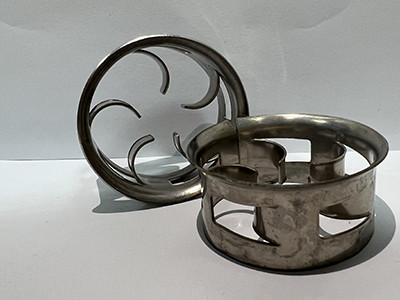

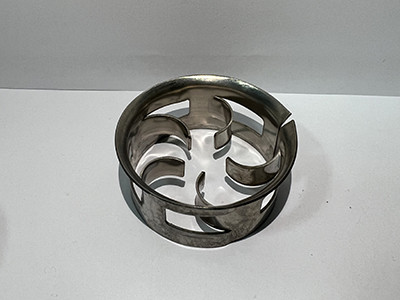

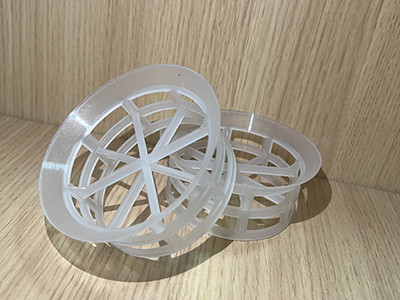

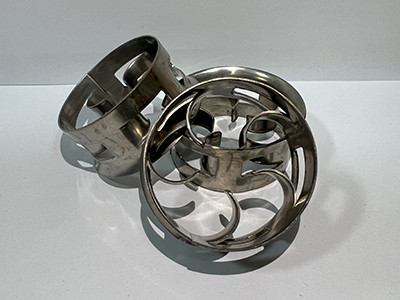

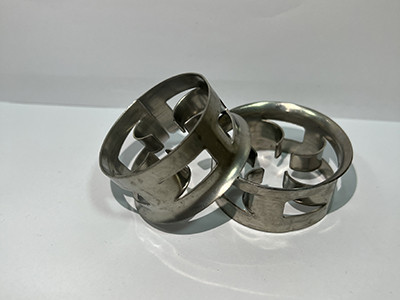

阶梯环的高径比仅为鲍尔环的一半,并在环的一端增加了锥形翻边,这样减少了气体通过床层的阻力.并增大了通量,填料的强度也较高，由于其结构特点，使填料层内填料间多呈点接触。这样既增大了空隙率、减少了压降，而且又构成了液体沿填料表面流动的汇集或分散点，促进液膜表面更新和液体混合作用，使气液分布均匀，增加了气液接触表面而提高了传质效率，一般由塑料、陶瓷、金属做成。材质不同，结构也有所不同，金属阶梯环内筋结构同鲍尔环，舌片弯向呈叶片状；塑料及瓷质阶梯环的内筋结构与塑料鲍尔环相似，也有米字形和井字形之分。

*用途

阶梯环填料广泛用于石油、化工、氯碱、煤气、环保等行业的填料塔器中。

*材质

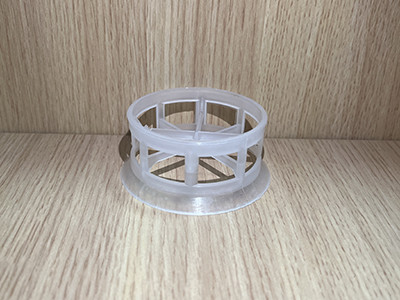

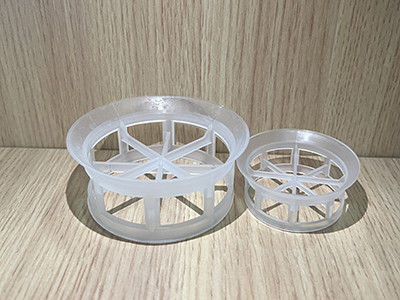

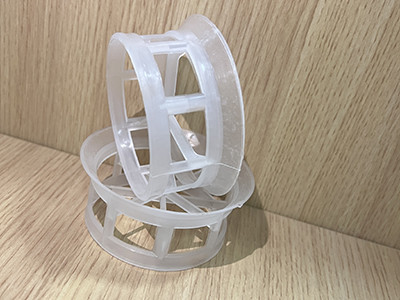

阶梯环填料的材质分为塑料阶梯环填料，陶瓷阶梯环填料，金属阶梯环填料等

阶梯环吸收了拉西环的特点，而对鲍尔环的改进，环的高径比为1：2，并在一端增加了锥形翻边，减少了气体通过床层的阻力，并增大了通量，填料强度较高，由于其结构特点，使气液分布均匀，增加了气液接触面积而提高了传质效率。陶瓷阶梯环也改变了拉西环填料的环高与直径相等的习惯，降低了环的高度，减薄了材质的厚度，并在阶梯环的一侧端增加了翻边。由于阶梯环填料的一侧端增加了翻边，不但可以增加填料环的机械强度，而且由于破坏了填料结构的对称性，因而增加了填料投放时的定向几率。又由于翻边的影响，使得填料在堆积时填料环隙之间的接触由此线性接触为主变为以点接触为主。这样，不但增加了填料颗粒之间的空隙，减少了气体穿过填料层的阻力，而且这些接触点还可以为液体沿填料表面流动的汇聚分散点，从而促进了液膜的表面更新，有利于填料传质效率的提高。因此，陶瓷阶梯环填料的性能较陶瓷鲍尔环又有了进一步的提高。陶瓷阶梯环具有优异的耐酸耐热性能，能耐除氢氟酸以外的各种无机酸、有机酸及有机溶剂腐蚀，可在各种高温场合使用，应用范围十分广泛，可用于化工、冶金、煤气、环保等行业的干燥塔、吸收塔、冷却塔、洗涤塔、再生塔等。
