驼峰支撑

添加时间：2022-09-03 点击量：

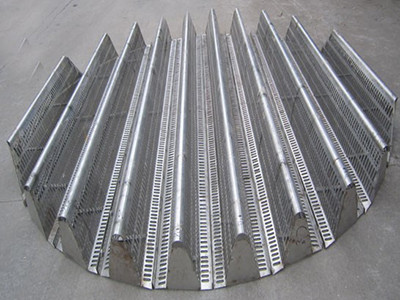

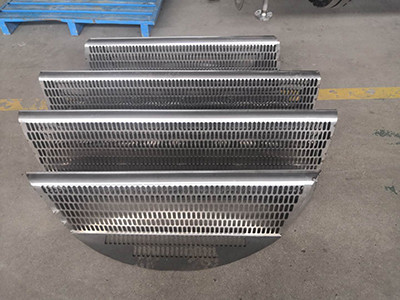

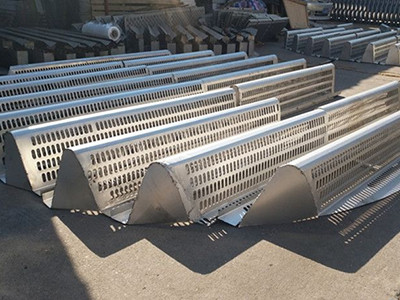

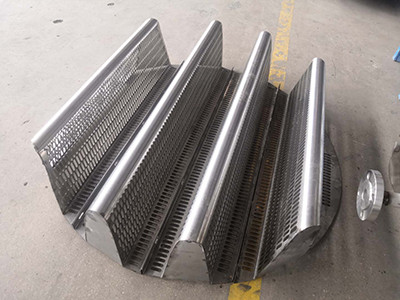

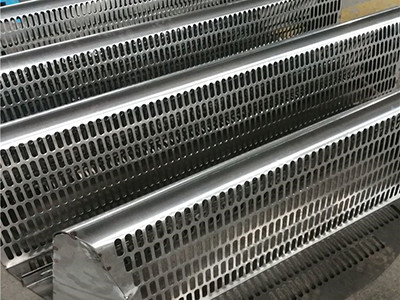

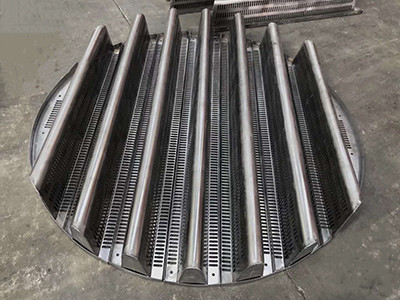

驼峰支承板又称驼峰式填料支撑板，也叫梁型气体喷射式填料支承板，为单体组合式结构。它是目前较好的散堆填料支承之一，适用于塔径1.5米以上的大塔，应用较广。能从人孔直接进入塔内。单体在塔内放置由凸台定距，间隙10mm,使液体自由流下。驼峰具有长条形侧孔，用钢板冲压成型，其液体通量可达200m³/m²h,最大压降为69Pa,适用于25mm以上的各种散堆填料。凭借驼峰支撑的优异性，其应用范围广，被迅速应用于炼油、化工、化肥、乙烯和制氧等领域，除此之外，还有钟罩型支承，波纹板网支承和格栅式支承等类似产品。

产品材质：

用进口材料： 321，316L，F46，NS-80，镍板，钛板及合金板材等

常规金属材质：Q235B，201，304，304L， 316，316L，2205等

常规塑料材质：PP聚丙烯，PTFE聚四氟乙烯，玻璃钢材质等

产品特点：

（1）刚性好，允许载荷大，能可靠地承受施加于其上的各种压力。

（2）具有优良的流体力学性能。

（3）填料颗粒或或碎片不易堵塞孔口，对于小于DN25的填料可在支承板上先整砌一层300mm高的大填料，再堆放小填料。

（4）质量轻，节省材料。可用金属、塑料、陶瓷，石墨等材质制成。

（5）单位组合式的结构，便于从人孔进行安装。

（6）其立体结构的支承板，有利于加大开孔面积，使开孔面积多在100%左右。开孔面积的原则是开孔率必须大于填料层的空隙率，否则支撑板构成“瓶颈”区，使塔负荷降低，开孔面积与结构、材质、塔径有关，一般占塔截面的70%-100%，对金属支承板应100%左右。
